MM507N

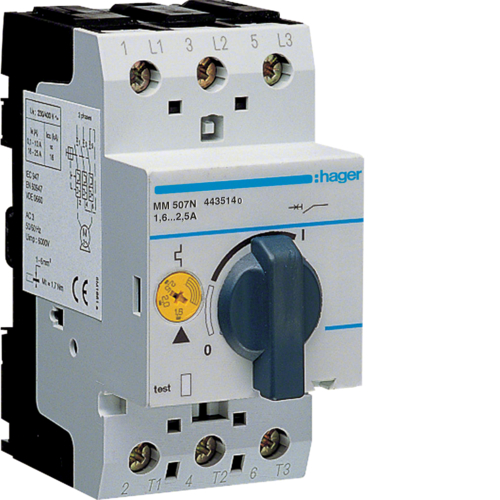

Disjoncteur moteur 3P 1.6-2.5A ; 0.37/0.75 kW à 230/415V
MM507N
; "MM507N Disjoncteur moteur 3P 1.6-2.5A ; 0.37/0.75 kW à 230/415V")
; "Circuit Drawing Disjoncteurs moteurs")
| Référence: | MM507N |
| EAN: | 3250614435201 |
 |
|
Ce produit n'est plus commercialisé actuellement. Nous vous invitons à contacter votre distributeur afin de connaitre l'équivalence à ce produit.
Ancienne référence : MM507N
Nouvelle référence :
Ancienne référence : MM507N
Nouvelle référence :
close all
open all| Type de commande: | poignée rotative courte |
| Nombre de pôles: | 3 P |
| Type de pôles: | 3 P |
| Mode de fixation: | rail DIN symétrique |
| Détection d'absence de phase: | oui |
| Plombable: | non |
| Compatible avec montage Rail DIN: | oui |
| Tension assignée d'emploi Ue: | 690 V |
| Type de tension d'alimentation: | AC |
| Fréquence assignée: | 50/60 Hz |
| Tension assignée d'isolement: | 690 V |
| Tension assignée de tenue aux chocs: | 6000 V |
| Courant assigné nominal: | 2,5 A |
| Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2: | 5 kA |
| Valeur du seuil mini/max de fonctionnement magnétique en alternatif: | 12,4 / 15,5 / 18,6 In |
| Calibre du courant de réglage thermique à 30°: | 1,6 / 1,7 / 1,8 / 1,9 / 2,1 / 2,2 / 2,3 / 2,4 / 2,5 A |
| Courant assigné à 0°C selon IEC 60947: | 2,5 A |
| Courant assigné à 10°C selon IEC 60947: | 2,5 A |
| Courant assigné à 20°C selon IEC 60947: | 2,5 A |
| Courant assigné à 30°C selon IEC 60947: | 2,5 A |
| Courant assigné à 40°C selon IEC 60947: | 2,5 A |
| Courant assigné à 50°C selon IEC 60947: | 2,5 A |
| Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-2: | 150 kA |
| Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-2: | 150 kA |
| Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-2: | 150 kA |
| Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-2: | 150 kA |
| Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-2: | 150 kA |
| Pouvoir de coupure de service Ics sous 690V AC selon IEC 60947-2: | 5 kA |
| Pouvoir de coupure de service Ics AC selon IEC 60947-2: | 100 % |
| Pouvoir de coupure ultime Icu AC selon IEC 60947-2: | 150 kA |
| Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: | 150 kA |
| Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: | 150 kA |
| Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2: | 100 kA |
| Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2: | 150 kA |
| Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2: | 150 kA |
| Fréquence: | 50 à 60 Hz |
| Puissance dissipée totale sous IN: | 5,16 W |
| Puissance normalisé des moteurs triphasés en AC3 sous 230V: | 0,37 kW |
| Puissance normalisé des moteurs triphasés en AC3 sous 400V: | 0,75 kW |
| Puissance d'emploi pour 3P sous 220-230V AC3 selon IEC60947-4: | 0,37 kW |
| Puissance d'emploi pour 3P sous 240V AC3 selon IEC60947-4: | 0,37 kW |
| Puissance d'emploi pour 3P sous 380-400V AC AC3 selon IEC60947-4: | 0,75 kW |
| Puissance d'emploi pour 3P sous 415V AC3 selon IEC60947-4: | 0,75 kW |
| Puissance d'emploi pour 3P sous 440V AC3 selon IEC60947-4: | 1,1 kW |
| Puissance d'emploi pour 3P sous 500V AC3 selon IEC60947-4: | 1,1 kW |
| Puissance d'emploi pour 3P sous 690V AC AC3 selon IEC60947-4: | 1,5 kW |
| Couple de serrage nominal du circuit de puissance: | 1,7 Nm |
| Endurance électrique en nombre de cycles: | 50000 |
| Endurance mécanique nombre de manoeuvres par heure: | 40 |
| Endurance mécanique nombre de manoeuvres: | 100000 |
| Longueur de dénudage connexions circuit de puissance: | 10 mm |
| Couple de serrage: | 1,7Nm |
| Type de raccordement circuit de puissance: | Borne à vis |
| Section de raccordement des bornes amont et aval à vis, en câble rigide: | 1 / 6 mm² |
| Section de raccordement des bornes amont et aval à vis, en câble souple: | 1 / 6 mm² |
| Section de raccordement câble souple avec embout circuit de puissance: | 1x (1 - 6) mm² / 2x (1 - 6) mm² |
| Section de raccordement câble rigide circuit de puissance: | 1x (1 - 6) mm² / 2x (1 - 6) mm² |
| Type de connexion: | cage à vis |
| Valeur de seuil mini/max de fonctionnement magnétique en alternatif: | 31 / 46,5 A |
| Mode de réglage magnétique suivant IN ou IrTh: | IN |
| Outillage connexions circuit de puissance: | PZ2 / Plat 1 - 6 |
| Compensation automatique de température: | -5 / 40 °C |
| Accessoriable: | oui |
| Catégorie d'emploi: | AC3 |
| Texte norme: | IEC 60947-4-1, EN 60947-4-1 |
| Directive européenne RoHs: | conformité volontaire |
| Directive européenne WEEE: | concerné |
| Categorisation de produits decrite dans la directive 2012/19/EU sur le D3: | Catégorie 5 |
| Indice de protection IP: | IP20 |
| Sensible à une défaillance de phase: | oui |
| Avec protection thermique: | oui |
| Température de service: | -25…55 °C |
| Degré de pollution suivant IEC 60664 / IEC 60947-2: | 3 |
| Température de stockage/transport: | -25…80 °C |
| Température de calibration: | 30 °C |
Toutes les données sont sujettes à erreur ou modification.
