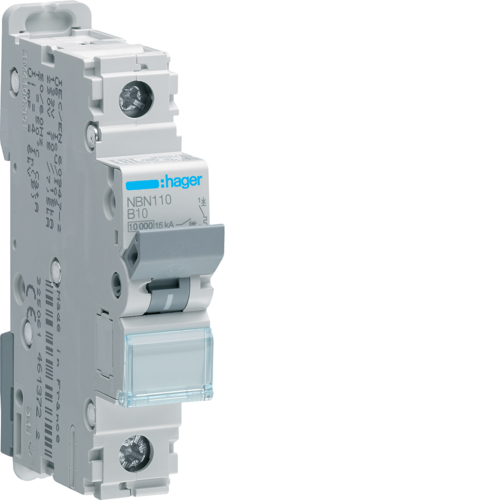

NBN110
Disjoncteur 1P 10kA B-10A 1M
NBN110
| Référence: | NBN110 |
| EAN: | 3250614613708 |
 |
|
Ce produit n'est plus commercialisé actuellement. Nous vous invitons à contacter votre distributeur afin de connaitre l'équivalence à ce produit.
Ancienne référence : NBN110
Nouvelle référence :
Ancienne référence : NBN110
Nouvelle référence :
close all
open all| Position du neutre: | sans neutre |
| Nombre de pole protégé: | 1 |
| Nombre de pôles: | 1 P |
| Type de pôles: | 1 P |
| Courbe: | B |
| Avec pole de Neutre coupé: | non |
| Alignement des bornes hautes pour produits modulaires: | Bornes alignées |
| Alignement des bornes basses pour produits modulaires: | Bornes alignées |
| Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1: | 10 kA |
| Tension assignée d'emploi Ue: | 240 / 415 V |
| Type de tension d'alimentation: | AC |
| Fréquence assignée: | 50/60 Hz |
| Tension assignée d'isolement: | 500 V |
| Tension assignée de tenue aux chocs: | 6000 V |
| Seuil minimal de tension d'emploi (Ue min): | 12 V |
| Courant assigné nominal: | 10 A |
| Pouvoir de coupure de service Ics AC selon IEC 60898-1: | 7,5 kA |
| Valeur du seuil mini/max de fonctionnement thermique en alternatif: | 1,13 / 1,45 In |
| Valeur du seuil mini/max de fonctionnement magnétique en alternatif: | 3 / 5 In |
| Valeur du seuil min/maxi du fonctionnement magnétique DC: | 4 / 7 In |
| Valeur du seuil min/maxi du fonctionnement thermique DC: | 1,13 / 1,45 In |
| Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2): | 3 kA |
| Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: | 10 kA |
| Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1: | 10 kA |
| Pouvoir de coupure de service Ics sous 230V AC selon IEC 60898-1: | 7,5 kA |
| Pouvoir de coupure de service Ics sous 240V AC selon IEC 60898-1: | 7,5 kA |
| Courant assigné à -25°C: | 12,86 A |
| Courant assigné à -20°C: | 12,63 A |
| Courant assigné à -15°C: | 12,39 A |
| Courant assigné à -10°C: | 12,15 A |
| Courant assigné à -5°C: | 11,9 A |
| Courant assigné à 0°C: | 11,65 A |
| Courant assigné à 5°C: | 11,39 A |
| Courant assigné à 10°C: | 11,13 A |
| Courant assigné à 15°C: | 10,86 A |
| Courant assigné à 20°C: | 10,58 A |
| Courant assigné à 25°C: | 10,29 A |
| Courant assigné à 30°C: | 10 A |
| Courant assigné à 35°C: | 9,7 A |
| Courant assigné à 40°C: | 9,39 A |
| Courant assigné à 45°C: | 9,06 A |
| Courant assigné à 50°C: | 8,73 A |
| Courant assigné à 55°C: | 8,38 A |
| Courant assigné à 60°C: | 8,02 A |
| Courant assigné à 65°C: | 7,64 A |
| Courant assigné à 70°C: | 7,24 A |
| Coefficient de correction du courant nominal pour 2 appareils juxtaposés: | 1 |
| Coefficient de correction du courant nominal pour 3 appareils juxtaposés: | 0,95 |
| Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: | 0,9 |
| Coefficient de correction du courant nominal pour 6 appareils juxtaposés: | 0,85 |
| Coefficient de correction du déclenchement magnétique à 100Hz: | 1,1 |
| Coefficient de correction du déclenchement magnétique à 200Hz: | 1,2 |
| Coefficient de correction du déclenchement magnétique à 400Hz: | 1,5 |
| Coefficient de correction du déclenchement magnétique à 60Hz: | 1,1 |
| Fréquence: | 50 à 60 Hz |
| Puissance dissipée totale sous IN: | 1,87 W |
| Puissance dissipée par pôle à In: | 1,87 W |
| Endurance électrique en nombre de cycles: | 4000 |
| Endurance mécanique nombre de manoeuvres: | 20000 |
| Profondeur produit installé: | 70 mm |
| Hauteur produit installé: | 83 mm |
| Largeur produit installé: | 17,5 mm |
| Type de raccordement haut pour produits modulaires: | Borne à vis |
| Couple de serrage: | 2,8Nm |
| Type de loquet haut pour produits modulaires: | Non applicable |
| Type de loquet bas pour produits modulaires: | Plastique |
| Type de raccordement bas pour produits modulaires: | Borne biconnect |
| Démontabilité haute pour produits modulaires: | oui |
| Démontabilité basse pour produits modulaires: | oui |
| Section de raccordement en câble souple: | 1 / 25mm² |
| Section de raccordement en câble rigide: | 1 / 35mm² |
| Section de raccordement des bornes amont et aval à vis, en câble rigide: | 1 / 35 mm² |
| Section de raccordement des bornes amont et aval à vis, en câble souple: | 1 / 25 mm² |
| Type de connexion: | cage à vis |
| Texte norme: | EN 60898-1 |
| Directive européenne WEEE: | concerné |
| Indice de protection IP: | IP20 |
| Température de service: | -25…70 °C |
| Degré de pollution suivant IEC 60664 / IEC 60947-2: | 2 |
| Classe de limitation d'énergie I²t: | 3 |
| Altitude: | 2000 m |
| Tropicalisation/humidité/Exécution: | tous climats |
| Température de stockage/transport: | -25…80 °C |
- NBN110
NBN110
Toutes les données sont sujettes à erreur ou modification.
