NCN203

Disjoncteur 2P 10kA C-3A 2M

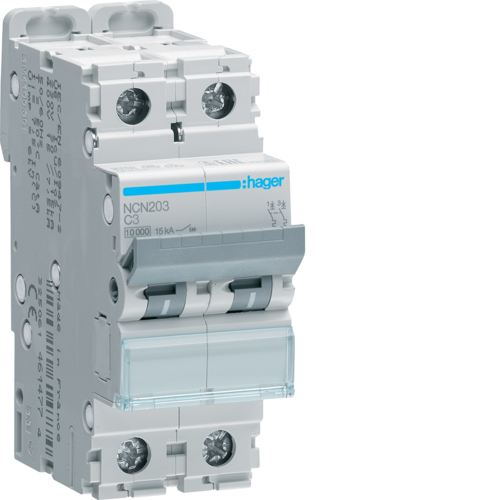

NCN203 Disjoncteur 2P 10kA C-3A 2M

NCN203
Référence:NCN203
EAN:

3250614614729

Ce produit n'est plus commercialisé actuellement. Nous vous invitons à contacter votre distributeur afin de connaitre l'équivalence à ce produit.
Ancienne référence : NCN203
Nouvelle référence :
Caractéristiques techniques
close all open all
Architecture
Position du neutre:sans neutre
Nombre de pole protégé:2
Nombre de pôles:2 P
Type de pôles:2 P
Courbe:C
Fonctions
Avec pole de Neutre coupé:non
Connectivité
Alignement des bornes hautes pour produits modulaires:Bornes alignées
Alignement des bornes basses pour produits modulaires:Bornes alignées
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1:10 kA
Tension assignée d'emploi Ue:415 V
Type de tension d'alimentation:AC
Tension
Tension assignée d'isolement:500 V
Tension maxi d'utilisation:440 V
Tension assignée de tenue aux chocs:6000 V
Seuil minimal de tension d'emploi (Ue min):12 V
Intensité du courant
Courant assigné nominal:3 A
Pouvoir de coupure de service Ics AC selon IEC 60898-1:7,5 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif:1,13 / 1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif:5 / 10 In
Valeur du seuil min/maxi du fonctionnement magnétique DC:7 / 15 In
Valeur du seuil min/maxi du fonctionnement thermique DC:1,13 / 1,45 In
Courant assigné à -10°C selon IEC 60947:4 A
Courant assigné à -15°C selon IEC 60947:4,07 A
Courant assigné à -20°C selon IEC 60947:4,15 A
Courant assigné à -25°C selon IEC 60947:4,22 A
Courant assigné à -5°C selon IEC 60947:3,93 A
Courant assigné à 0°C selon IEC 60947:3,85 A
Courant assigné à 10°C selon IEC 60947:3,7 A
Courant assigné à 15°C selon IEC 60947:3,62 A
Courant assigné à 20°C selon IEC 60947:3,54 A
Courant assigné à 25°C selon IEC 60947:3,45 A
Courant assigné à 30°C selon IEC 60947:3,37 A
Courant assigné à 35°C selon IEC 60947:3,28 A
Courant assigné à 40°C selon IEC 60947:3,19 A
Courant assigné à 45°C selon IEC 60947:3,1 A
Courant assigné à 5°C selon IEC 60947:3,78 A
Courant assigné à 50°C selon IEC 60947:3 A
Courant assigné à 55°C selon IEC 60947:2,9 A
Courant assigné à 60°C selon IEC 60947:2,8 A
Courant assigné à 65°C selon IEC 60947:2,69 A
Courant assigné à 70°C selon IEC 60947:2,58 A
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-2:15 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-2:15 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-2:15 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-2:7,5 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-2:7,5 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60947-2:7,5 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1:10 kA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1:10 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2:30 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2:30 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2:15 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2:15 kA
Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1:10 kA
Pouvoir de coupure assigné Icn sous 380V AC selon IEC 60898-1:10 kA
Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1:10 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60898-1:7,5 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60898-1:7,5 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60898-1:7,5 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60898-1:7,5 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60898-1:7,5 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60898-1:7,5 kA
Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2:30 kA
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2:15 kA
Courant / température
Courant assigné à -25°C:3,76 A
Courant assigné à -20°C:3,69 A
Courant assigné à -15°C:3,63 A
Courant assigné à -10°C:3,57 A
Courant assigné à -5°C:3,5 A
Courant assigné à 0°C:3,44 A
Courant assigné à 5°C:3,38 A
Courant assigné à 10°C:3,32 A
Courant assigné à 25°C:3,15 A
Courant assigné à 30°C:3 A
Courant assigné à 35°C:2,97 A
Courant assigné à 40°C:2,93 A
Courant assigné à 45°C:2,91 A
Courant assigné à 50°C:2,87 A
Courant assigné à 55°C:2,86 A
Courant assigné à 60°C:2,85 A
Courant assigné à 65°C:2,84 A
Courant assigné à 70°C:2,83 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés:1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés:0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés:0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés:0,85
Coefficient de correction du déclenchement magnétique à 100Hz:1,1
Coefficient de correction du déclenchement magnétique à 200Hz:1,2
Coefficient de correction du déclenchement magnétique à 400Hz:1,5
Coefficient de correction du déclenchement magnétique à 60Hz:1,1
Fréquence
Fréquence:50 à 60 Hz
Puissance
Puissance active maximale dissipée par pôle selon la norme produit:3 W
Puissance dissipée totale sous IN:4,41 W
Puissance dissipée par pôle à In:2,22 W
Endurance
Endurance électrique en nombre de cycles:4000
Endurance mécanique nombre de manoeuvres:20000
Dimensions
Profondeur produit installé:70 mm
Hauteur produit installé:83 mm
Largeur produit installé:35 mm
Installation, montage
Type de raccordement haut pour produits modulaires:Borne à vis
Couple de serrage:2,8Nm
Type de loquet haut pour produits modulaires:Non applicable
Type de loquet bas pour produits modulaires:Plastique
Type de raccordement bas pour produits modulaires:Borne biconnect
Démontabilité haute pour produits modulaires:oui
Démontabilité basse pour produits modulaires:oui
Approprié pour montage encastré:oui
Connexion
Section de raccordement des bornes aval à vis, en câble souple:1 / 25 mm²
Section de raccord bornes aval en câble rigide:1 / 35 mm²
Section de raccordement des bornes amont à vis, en câble rigide:1 / 35 mm²
Section de raccordement des bornes amont à vis, en câble souple:1 / 25 mm²
Position des cages aval à la livraison:fermées
Position des cages amont à la livraison:ouvertes
Equipement
Accessoriable:oui
Standards
Texte norme:EN 60898-1
Directive européenne WEEE:concerné
Categorisation de produits decrite dans la directive 2012/19/EU sur le D3:Catégorie 5
Sécurité
Indice de protection IP:IP20
Conditions d'utilisation
Température de service:-25…70 °C
Degré de pollution suivant IEC 60664 / IEC 60947-2:2
Classe de limitation d'énergie I²t:3
Altitude:2000 m
Température de stockage/transport:-25…80 °C
Température
Température de calibration:30 °C
  • NCN203
    NCN203 Disjoncteur 2P 10kA C-3A 2M
    NCN203
  • NCN203 Disjoncteur 2P 10kA C-3A 2M
Toutes les données sont sujettes à erreur ou modification.
