Les principes de fonctionnement
du système domotique tebis
Le système domotique tebis s’appuie sur la mise en place de 2 circuits séparés, destinés l’un à distribuer l’énergie (le circuit de puissance), l’autre à véhiculer les informations de commande (le circuit de commande).
Composition du système
Le système tebis repose sur le standard international KNX. Chaque installation est composée de produits d’entrée et de produits de sortie qui sont interconnectés soit :
On peut distinguer plusieurs types d’installations :
- par le câble bus, appelé aussi liaison filaire (ou paire torsadée)
- par radio, appelée aussi liaison RF (ou Fréquence Radio), en 868 MHz.
On peut distinguer plusieurs types d’installations :
- des installations entièrement filaires “bus”, avec des produits TX - TXA - WKT
- des installations entièrement radio, avec des produits tebis.quicklink - TRE - TRB - TRC - TU - WKTxxxR
- des installations mixtes, combinant des produits filaires et radio.
Configuration du système
La phase de câblage d'une installation tebis est indépendante de la phase de programmation des fonctions. C'est seulement après le câblage que l’installateur affecte à chaque organe de commande sa fonction.
Configuration sans outil, quicklink
La configuration se réalise directement en face avant des produits via des boutons-poussoirs. Les liens radio entre les produits (émetteurs et récepteurs) sont effectués simplement en sélectionnant la couleur associée à la fonction souhaitée.
Configuration simplifiée par TX100
Pour cela, il utilise le configurateur portable TX100 directement in situ. Un coupleur de média est nécessaire pour la programmation des installations filaires.
Configuration par ETS
Pour certains chantiers d’envergure, mettant en œuvre des appareils aux fonctionnalités avancées, la programmation du système tebis peut également être réalisée par ordinateur via le logiciel spécialisé ETS.
Configuration sans outil, quicklink
La configuration se réalise directement en face avant des produits via des boutons-poussoirs. Les liens radio entre les produits (émetteurs et récepteurs) sont effectués simplement en sélectionnant la couleur associée à la fonction souhaitée.
Configuration simplifiée par TX100
Pour cela, il utilise le configurateur portable TX100 directement in situ. Un coupleur de média est nécessaire pour la programmation des installations filaires.
Configuration par ETS
Pour certains chantiers d’envergure, mettant en œuvre des appareils aux fonctionnalités avancées, la programmation du système tebis peut également être réalisée par ordinateur via le logiciel spécialisé ETS.

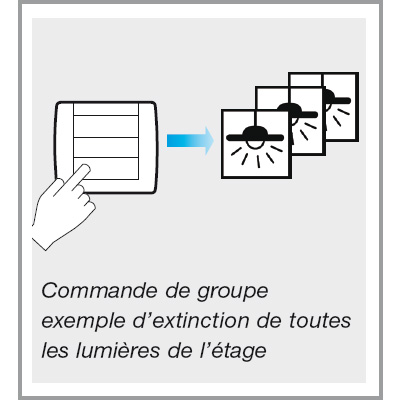

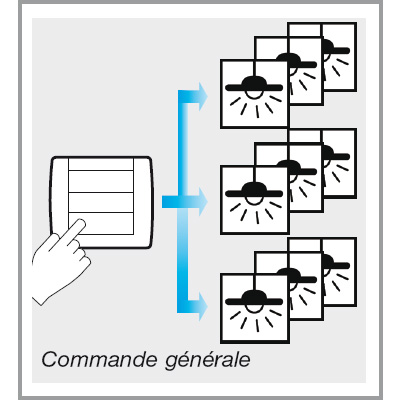

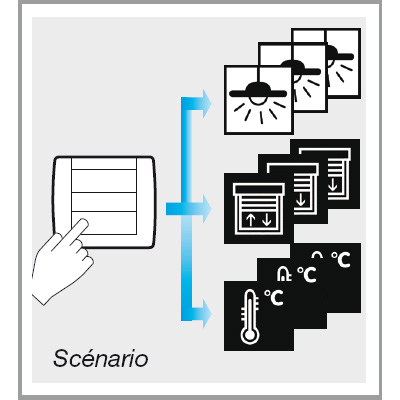

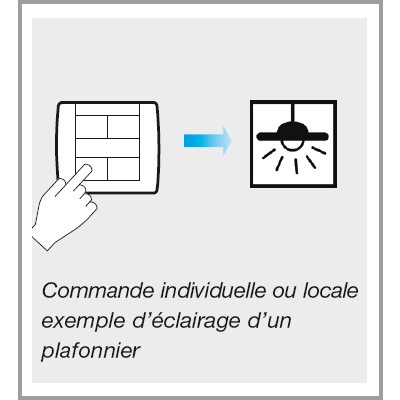

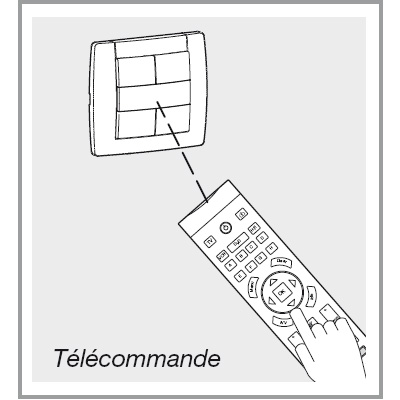

Les commandes
L'installation tebis peut être contrôlée via différents organes de commande et déclencher des actions spécifiques.
tebis diffère d'un installation électrique traditionnelle
car le système sépare la commande et la puissance.
La conception de l'installation est ainsi simplifiée et
offre flexibilité et évolutivité.
car le système sépare la commande et la puissance.
La conception de l'installation est ainsi simplifiée et
offre flexibilité et évolutivité.
